Leitungslängen und Kabelquerschnitte berücksichtigen

Aktualisiert: 15. Feb.

Auf die passenden Kabelquerschnitte (Kabeldicke) zwischen den Solarmodulen und dem Maxxicharge Speicher sollten Sie besonders achten, wenn Sie weite Entfernungen zwischen Speicher und Solarmodulen zurücklegen müssen (mehr als 20m).


Denn es gilt Folgendes zu beachten:


Je höher die Leistung (Watt) in einem Gleichstromkabel ist, desto größer muss der Leitungsquerschnitt sein.

Je länger das Kabel ist, desto größer muss der Leitungsquerschnitt sein.

Allerdings gilt auch: Je höher die Spannung, desto geringer darf der Leitungsquerschnitt sein.


Mit folgendem Rechner können Sie nachschauen wie dick die Kabel für Ihre eigene PV Anlage sein müssen um Ihren Maxxicharge Speicher sicher mit Strom zu versorgen.

(Unsere Empfehlung. Die Betreiber der Website stehen in keiner Verbindung zu Maxxisun)


Daraus folgend kann man mit dem Wissen worauf es beim Kabel verlegen ankommt für Sicherheit sorgen und sogar viel Geld sparen.


Beispiel Variante 1:

Ihre Solaranlage ist 50 m vom Maxxicharge 5.0 Batteriespeicher entfernt.

Sie wollen 6 Solarmodule mit jeweils 500 Wp anschließen.

Diese teilen Sie in 3 Strings mit je 2 Modulen auf

Das Problem wird deutlich. Sie müssten insgesamt 6 Leitungen (3x + und 3x -)über 50 m Entfernung mit 9 mm² Querschnitt verlegen. Dies wäre sehr teuer.




Beispiel Variante 2:

Ihre Solaranlage ist 50 m vom Maxxicharge 5.0 Batteriespeicher entfernt.

Sie wollen 6 Solarmodule mit jeweils 500 Wp anschließen.

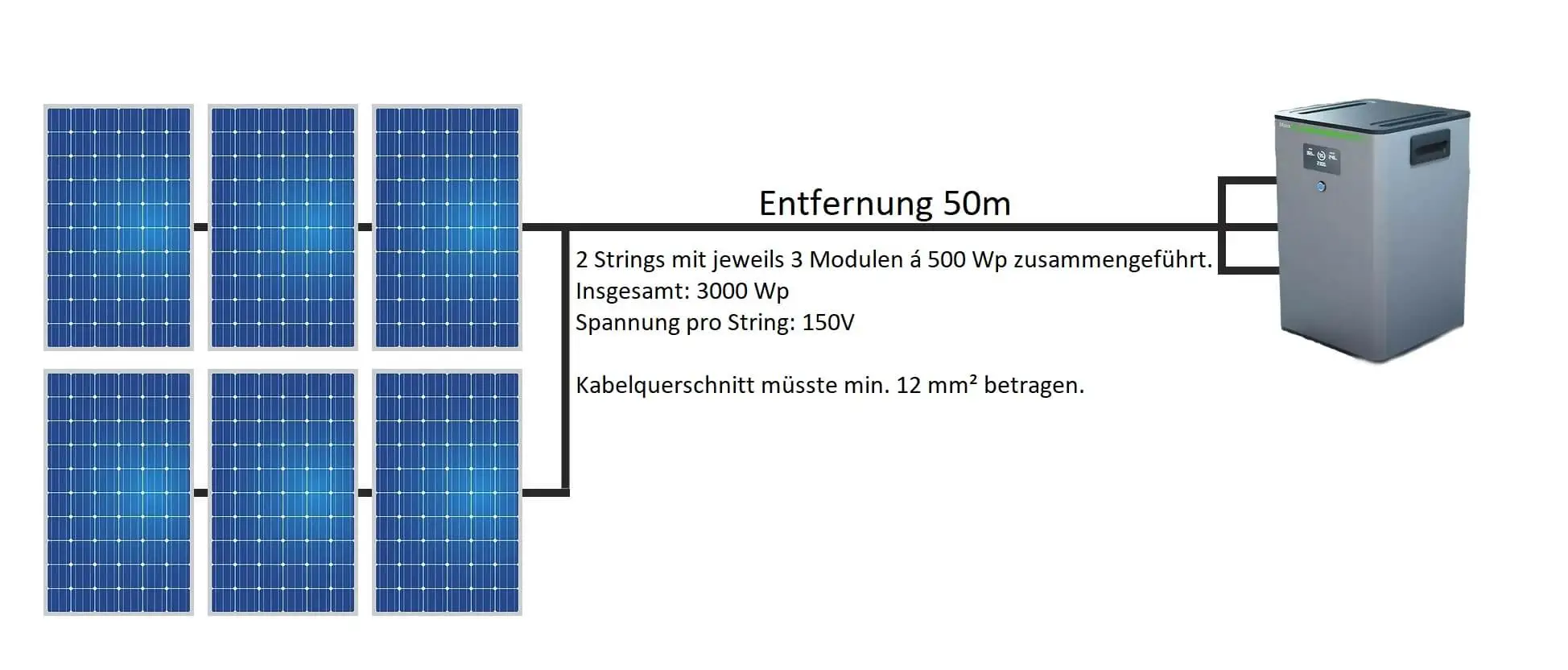

Diese teilen Sie in 2 Strings mit je 3 Modulen auf. Durch die Reihenschaltung von 3 Modulen addiert sich die Spannung auf insgesamt 138 V.

(Höhere Spannung = geringerer Kabelquerschnitt)

Das Ergebnis ist Folgendes:

Sie müssen anstelle von 6 Kabeln nur noch 2 Kabel (+ und -) zu Ihrem Speicher verlegen. Durch die höhere Spannung (3 Module in Reihe) können diese gleichzeitig mehr Strom vertragen (3000 Wp). Dadurch sparen Sie viel Geld beim Verlegen der Kabel.



Zusammenfassung

Wie die beiden Beispiele zeigen, kann man durch intelligente Planung viel Geld beim Auswählen der passenden Kabel sparen und gleichzeitig ein sicheres System aufbauen. Falls Sie sich bei Ihrer Anlage trotzdem nicht sicher sind und eine größere Entfernung zwischen Modulen und Batteriespeicher zurücklegen müssen, konsultieren Sie einen Elektriker. Kabelquerschnitte gehören grundsätzlich zum kleinen 1x1 eines jeden Elektrikers.


Bei grundlegenden Fragen zum geeigneten Kabelquerschnitt kann Ihnen auch unser Support weiterhelfen, der speziell für solche Fragen geschult wurde.
